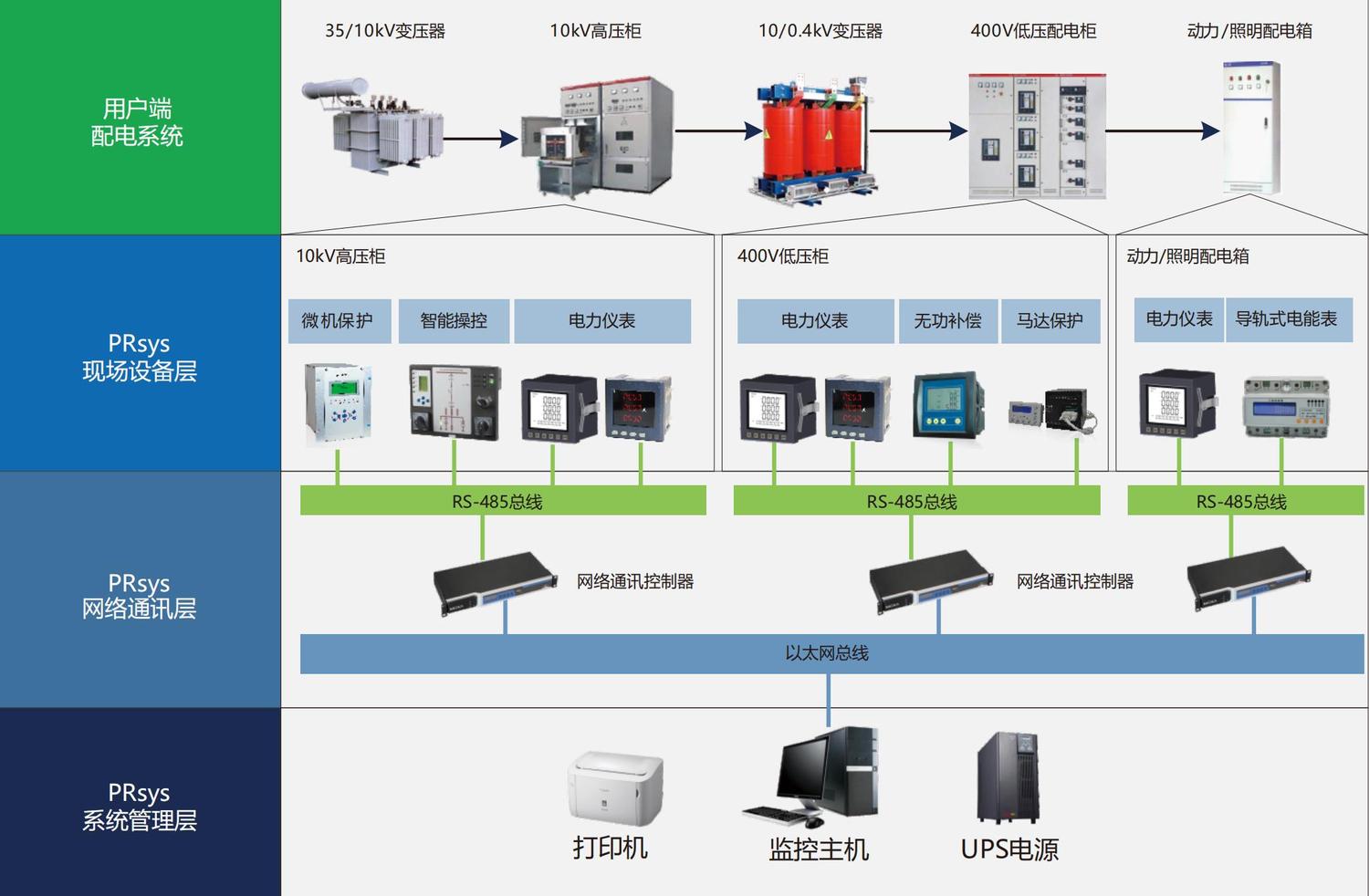

Rsys电力综合监控系统采用分层分布式结构，分为系统管理层、网络通讯层和现场监控层。

系统管理层包括：监控计算机、打印机、UPS电源等设备。

网络通讯层包括：网络交换机、网络通讯控制器以及相关网络线缆等设备。

现场监控层包括：低压系统的智能数显仪表、多功能监控仪表、电气火灾监控探测器、无功功率自动补偿控制器及电动机保护控制器等设备，高压系统的微机综合保护装置及测控仪表。

其中网络通讯层可以根据现场的具体情况，采用通讯电缆、无线传输、以太网或光纤进行网络配置。

PRsys电力综合监控系统支持多种通讯协议：CDT、IEC-60870-101/102/103/104、DNP3.0、1801、Modbus等，可与SEL、ABB、西门子、施奈德、GE、南瑞、南自、四方、许继等微机保护装置通过以上协议联网；同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展；支持各种现场总线，包括：工业以太网、Profibus、Device Net、LonWorks、Canbus等。
